Вакуумные генераторы.
В процессе работы нередко возникают ситуации, когда дистилляция растворителя при нормальной температуре не возможна. Например, каменно-угольный сольвент кипит при температуре 182 - 184°С. По стандартной технологии мыдолжны установить температуру масла 220-225°С, но предельная рабочая температура термотрансферного масла 200°. При превышении этой температуры резко повышается "угар" масла, масло пригорает на ТЭНах, ухудшая теплопередачу и сокращая срок службы и масла и ТЭНов.
Другой пример - бутилацетат (t° кип. 126°С) с растворенной нироцеллюлозной краской. При температурах выше 120°С возможно самопроизвольное воспламенение нироцеллюлозы.
Другой пример - бутилацетат (t° кип. 126°С) с растворенной нироцеллюлозной краской. При температурах выше 120°С возможно самопроизвольное воспламенение нироцеллюлозы.
Для понижения температуры кипения растворителя используются вакуумные генераторы - устройства, подключаемые к выходу конденсатора и создающие в конденсаторе, а через него и в баке установки регенерации разряжение.
Использование вакуумного генератора позволяет понизить температуру киперия на 40 - 45%. Так, приведенный выше в качестве примера, каменно-угольный солвент под вакуумом кипит при температуре ~104°С, а бутилацетат - при температуре 76°С.
Использование вакуумного генератора позволяет понизить температуру киперия на 40 - 45%. Так, приведенный выше в качестве примера, каменно-угольный солвент под вакуумом кипит при температуре ~104°С, а бутилацетат - при температуре 76°С.
В настоящее время, для комплектования установок IST, предлагается два типа вакуумных генераторов: генераторв серии FLV, работающие от сжатого воздуха, и вакуумные генераторы с жидкостнокольцевым уплотнением с электроприводом.

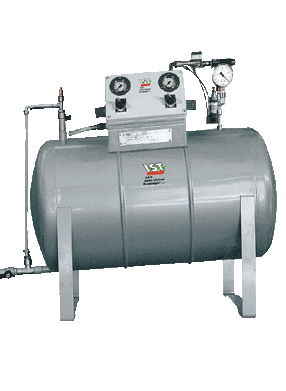

Вакуумные генераторы серии FLV
Вакуумные генераторы серий FLV представляет собой герметичный бак, ёмкостью не менее чем емкость регенератора, оснащенный эжекторным вакуумным насосом и системой трубопроводов с кранами.
Бак вакуумного генератора герметично соединяется с выходным патрубком регенератора. Сжатый воздух, проходя по каналам вакуумного насоса, создает в баке разряжение порядка -0,8 -- -0,85бар. Через соединительный шланг и конденсатор этот вакуум передается в бак установки регенерации понижая температуру кипения раствора. Конденсат растворителя стекает и накапливается в баке вакуумного генератора. Таким образом, вакуумный генератор FLV выполняет функцию приемной емкости чистого растворителя.
После завершения цикла оператор, переключив соответствующие краны, с помощью сжатого воздуха может подать чистый раствор в любую тару.
В настоящее время фирма IST производит вакуумные генераторы серии FLV баками емкостью 40, 70, 100, 200 литров.
Вакуумные генераторы с жидкостно-кольцевым уплотнением и электроприводом.
Жидкостно-кольцевые вакуумные насосы — разновидность пластинчатых газовых насосов, в которых рабочий объём изменяется за счёт погружения пластин ротора в жидкость. Жидкость прижимается к стенкам рабочего цилиндра за счёт центробежных сил, получая импульс вращения от ротора.
Жидкостно-кольцевые вакуумные насосы позволяют получить разряжение 90—95 % (80—40 мм рт. ст.).
Особенностью работы жидкостно-кольцевого вакуумного насоса является то, что он работает на "протоке" т.е. для сбора регенерированного растворителя не требуется вакуумировать приемную емкость, что позволяет встраивать его в установки регенерации старших моделей (IST 140? IST 202).
